| ชื่อแบรนด์: | Firepower |
| Model Number: | JB3-02 |
| ขั้นต่ำ: | 1 |
| ราคา: | 600~1300 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

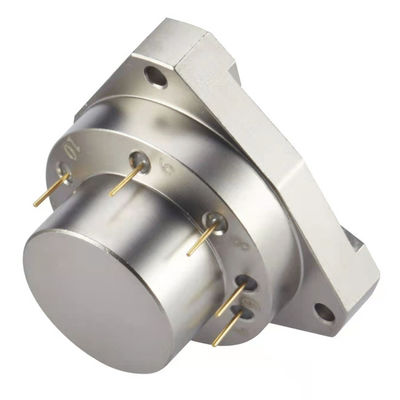

มาตรความเร่งแบบสถิตและไดนามิก
คำอธิบาย
มาตรความเร่งของ JB3 ใช้เซ็นเซอร์แบบควอตซ์ที่มีความยืดหยุ่นมาตรความเร่งขนาดเล็กได้รับการออกแบบสำหรับการวัดความเร่งเฉื่อยในสภาพแวดล้อมการบินและอวกาศซึ่งเป็นเซ็นเซอร์เด่นที่ใช้ในระบบนำทางเฉื่อยเฉื่อยเครื่องบินพาณิชย์และการทหารของจีน การทำซ้ำในระยะยาวและลักษณะความน่าเชื่อถือที่เหนือกว่าของ JB3 ทำให้คุ้มค่าที่สุด มาตรความเร่งแบบเฉื่อยที่มีอยู่ในตลาดปัจจุบัน
JB3 มีระบบแผ่นดินไหว Q-flex & etched-quartz-flex ที่ได้รับการจดสิทธิบัตรโครงสร้างป้องกันมวลผลึกอสัณฐานให้อคติ ตัวประกอบมาตราส่วน และความสามารถในการทำซ้ำของแนวแกนได้ดีเยี่ยม
อุปกรณ์อิเล็กทรอนิกส์ที่ครบถ้วนจะพัฒนากระแสเอาท์พุตตามสัดส่วนการเร่งความเร็วโดยให้การวัดความเร่งแบบสถิตและไดนามิกด้วยการใช้ตัวต้านทานโหลดเอาต์พุตที่ลูกค้าให้มา ซึ่งปรับขนาดอย่างเหมาะสมสำหรับช่วงการเร่งความเร็วของแอปพลิเคชัน กระแสไฟขาออกสามารถแปลงเป็นแรงดันไฟฟ้าได้
คุณสมบัติ
1. ประสิทธิภาพการทำซ้ำได้ดีเยี่ยม
2. ทนทานต่อสิ่งแวดล้อม
3. เอาต์พุตแบบอะนาล็อก
4. ช่วงปรับสนาม
5. ขนาดเค้าร่างเล็กลง (￡30gram)
ตารางดัชนี
|
|
พารามิเตอร์ |
JB3-01 |
JB3-02 |
JB3-03 |
|
1 |
ช่วงการวัด |
±60g |
±60g |
±60g |
|
2 |
ค่าเกณฑ์ |
10μg |
10μg |
10μg |
|
3 |
ค่าเบี่ยงเบน k0/k1 |
≤(±10 มก.) |
≤(±10 มก.) |
≤(±10 มก.) |
|
4 |
สเกลแฟกเตอร์ k1 |
1.2±0.2 mA/g |
1.2±0.2 mA/g |
0.5~0.7mA/g |
|
5 |
ค่าสัมประสิทธิ์ไม่เชิงเส้นอันดับสองK2 |
≤±20μg /g2 |
≤±30μg /g2 |
≤±20μg /g2 |
|
6 |
0g 4 ชม. เสถียรภาพระยะสั้น |
≤20 ไมโครกรัม |
≤30 ไมโครกรัม |
≤20 ไมโครกรัม |
|
7 |
ความเสถียรระยะสั้น 1g 4 ชม. |
≤20 ppm |
≤30 ppm |
≤20 ppm |
|
8 |
ค่าเบี่ยงเบนความสามารถในการทำซ้ำที่ครอบคลุม |
≤40 ไมโครกรัม |
≤80 ไมโครกรัม |
≤40 ไมโครกรัม |
|
9 |
ตัวคูณสเกลความสามารถในการทำซ้ำที่ครอบคลุม |
≤50ppm |
≤100 ppm |
≤50ppm |
|
10 |
สัมประสิทธิ์ไม่เชิงเส้นความสามารถในการทำซ้ำที่ครอบคลุมk2/k1(1σ,1 เดือน) |
≤±20 ไมโครกรัม /g2 |
≤±30 ไมโครกรัม /g2 |
≤±20 ไมโครกรัม /g2 |
|
11 |
ค่าเบี่ยงเบนค่าสัมประสิทธิ์อุณหภูมิ |
≤±30 ไมโครกรัม / ℃ |
≤±50 ไมโครกรัม / ℃ |
≤±30 ไมโครกรัม / ℃ |
|
12 |
ตัวคูณสเกลค่าสัมประสิทธิ์อุณหภูมิ |
≤±50 ppm / ℃ |
≤±100 ppm / ℃ |
≤±50 ppm / ℃ |
|
13 |
เสียงรบกวน (ความต้านทานการสุ่มตัวอย่างคือ840Ω) |
≤4mv |
≤8.4mv |
≤4mv |
|
14 |
ความถี่ธรรมชาติ |
350~800 เฮิรตซ์ |
350~800 เฮิรตซ์ |
350~800 เฮิรตซ์ |
|
15 |
แบนด์วิดธ์ |
800~2500 เฮิรตซ์ |
800~2500 เฮิรตซ์ |
800~2500 เฮิรตซ์ |
|
16 |
การสั่นสะเทือน |
5g (20-2000Hz) |
5g (20-2000Hz) |
5g (20-2000Hz) |
|
17 |
ช็อต (0.5ms,1/2sin) |
150g |
150g |
150g |
|
18 |
ช่วงการวัดอุณหภูมิในการทำงาน |
-40-+85℃ |
-40-+85℃ |
-40-+85℃ |
|
19 |
ช่วงการวัดอุณหภูมิในการจัดเก็บ |
-60-+120℃ |
-60-+120℃ |
-60-+120℃ |
|
20 |
ขับเคลื่อน |
±12~±15V |
±12~±15V |
±12~±15V |
|
21 |
การบริโภคในปัจจุบัน |
£±20mA |
£±20mA |
£±20mA |
|
22 |
ขนาด |
Ф18.2X23mm |
Ф18.2X23mm |
Ф18.2X23mm |
|
23 |
น้ำหนัก |
30กรัม |
30กรัม |
30กรัม |
