| ชื่อแบรนด์: | Firepower |
| Model Number: | JB2-02 |
| ขั้นต่ำ: | 1 |
| ราคา: | 600~1190 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

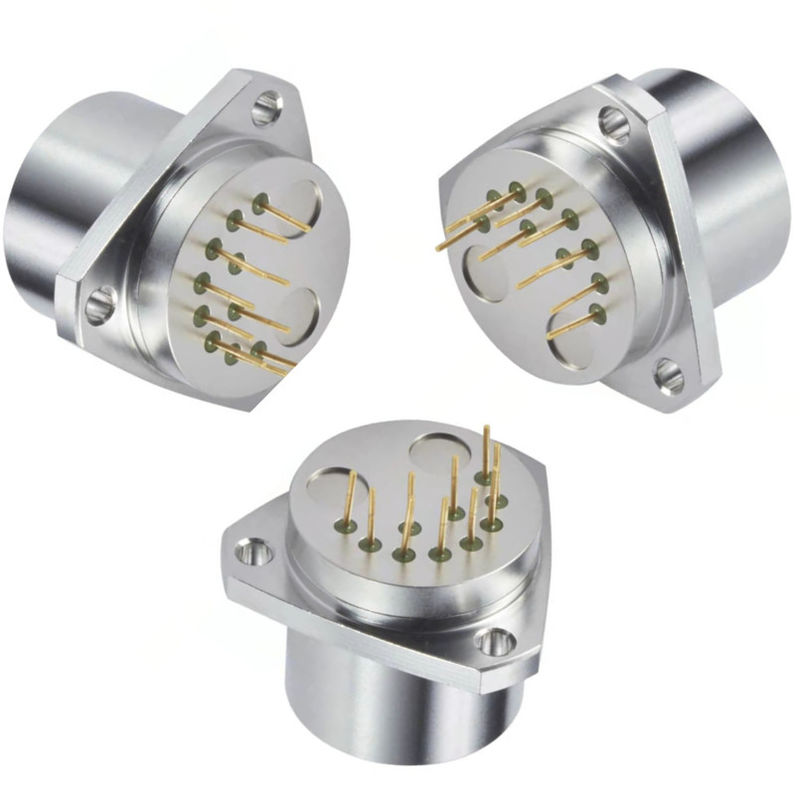

เซนเซอร์แบบยืดหยุ่นควอตซ์เฉพาะตัว มาตรความเร่งสูง (70g) พร้อมเซนเซอร์อุณหภูมิ
มาตรความเร่งของ JB2 ใช้เซ็นเซอร์แบบควอตซ์ที่มีความยืดหยุ่นมาตรความเร่งช่วงสูง (70 กรัม) ได้รับการออกแบบมาสำหรับการวัดความเร่งเฉื่อยในสภาพแวดล้อมการบินและอวกาศ เป็นเซ็นเซอร์เด่นที่ใช้ในระบบนำทางเฉื่อยเฉื่อยของเครื่องบินพาณิชย์และการทหารของจีน การทำซ้ำในระยะยาวและลักษณะความน่าเชื่อถือที่เหนือกว่าของ JB2 ทำให้เป็นมาตรความเร่งเฉื่อยที่คุ้มค่าที่สุดในตลาดปัจจุบัน
JB2 มีระบบแผ่นดินไหว Q-flex & etched-quartz-flex ที่ได้รับการจดสิทธิบัตรโครงสร้างป้องกันมวลผลึกอสัณฐานให้อคติ ตัวประกอบมาตราส่วน และความสามารถในการทำซ้ำของแนวแกนได้ดีเยี่ยม
อุปกรณ์อิเล็กทรอนิกส์ที่ครบถ้วนจะพัฒนากระแสเอาท์พุตตามสัดส่วนการเร่งความเร็วโดยให้การวัดความเร่งแบบสถิตและไดนามิกด้วยการใช้ตัวต้านทานโหลดเอาต์พุตที่ลูกค้าให้มา ซึ่งปรับขนาดอย่างเหมาะสมสำหรับช่วงการเร่งความเร็วของแอปพลิเคชัน กระแสไฟขาออกสามารถแปลงเป็นแรงดันไฟฟ้าได้
JB2 ยังมีเซ็นเซอร์อุณหภูมิภายในเอาต์พุตปัจจุบันด้วยการใช้อัลกอริธึมการชดเชยอุณหภูมิ อคติ ตัวคูณสเกล และประสิทธิภาพการจัดแนวแกนไม่ตรงจะดีขึ้นอย่างมาก
คุณสมบัติ
1. ประสิทธิภาพการทำซ้ำได้ดีเยี่ยม
2. ทนทานต่อสิ่งแวดล้อม
3. เอาต์พุตแบบอะนาล็อก
4. ช่วงปรับสนาม
5. เซ็นเซอร์อุณหภูมิภายในสำหรับการชดเชยความร้อน (ตัวเลือก)
6. ช่วงสูง (70g)
ลักษณะการทำงาน
| เลขที่ | พารามิเตอร์ | JB2-01 | JB2-02 |
| 1 | ช่วงการวัด | ±70g | ±70g |
| 2 | ค่าเกณฑ์ | 5μg | 5μg |
| 3 | ค่าเบี่ยงเบน k0/k1 | ≤(±3 มก.) | ≤(±5 มก.) |
| 4 | สเกลแฟกเตอร์ k1 | 1.3±0.2 mA/g | 1.3±0.2 mA/g |
| 5 | ค่าสัมประสิทธิ์ไม่เชิงเส้นอันดับสองK2 | ≤±20μg /g2 | ≤±30μg /g2 |
| 6 | 0g 4 ชม. เสถียรภาพระยะสั้น | ≤10 ไมโครกรัม | ≤20 ไมโครกรัม |
| 7 | ความเสถียรระยะสั้น 1g 4 ชม. | ≤10 ppm | ≤20 ppm |
| 8 | ค่าเบี่ยงเบน ความสามารถในการทำซ้ำที่ครอบคลุมσk0 (1σ,1 เดือน) | ≤10 ไมโครกรัม | ≤30 ไมโครกรัม |
| 9 | ตัวคูณสเกล ความสามารถในการทำซ้ำที่ครอบคลุมσk1/k1 (1σ,1 เดือน) | ≤15ppm | ≤30 ppm |
| 10 | สัมประสิทธิ์ไม่เชิงเส้น ความสามารถในการทำซ้ำที่ครอบคลุมσk2/k1(1σ,1 เดือน) | ≤±10 ไมโครกรัม /g2 | ≤±20 ไมโครกรัม /g2 |
| 11 | ค่าเบี่ยงเบนค่าสัมประสิทธิ์อุณหภูมิ | ≤±20 ไมโครกรัม / ℃ | ≤±30 ไมโครกรัม / ℃ |
| 12 | ตัวคูณสเกลค่าสัมประสิทธิ์อุณหภูมิ | ≤±20 ppm / ℃ | ≤±30ppm / ℃ |
| 13 | เสียงรบกวน (ความต้านทานการสุ่มตัวอย่างคือ840Ω) | ≤5mv | ≤8.4mv |
| 14 | ความถี่ธรรมชาติ | 400~800 เฮิรตซ์ | 400~800 เฮิรตซ์ |
| 15 | แบนด์วิดธ์ | 800~2500 เฮิรตซ์ | 800~2500 เฮิรตซ์ |
| 16 | การสั่นสะเทือน | 5g (20-2000Hz) | 5g (20-2000Hz) |
| 17 | ช็อค | 100g,5ms,1/2sin | 100g,5ms,1/2sin |
| 18 | ช่วงการวัดอุณหภูมิในการทำงาน | -40-+85℃ | -40-+85℃ |
| 19 | ช่วงการวัดอุณหภูมิในการจัดเก็บ | -60-+120℃ | -60-+120℃ |
| 20 | ขับเคลื่อน | ±12~±15V | ±12~±15V |
| 21 | การบริโภคในปัจจุบัน | ≤±20mA | ≤±20mA |
| 22 | เซ็นเซอร์อุณหภูมิ | ใช่และไม่ใช่สองประเภท | ใช่และไม่ใช่สองประเภท |
| 23 | ขนาด | Ф25.4X30mm | Ф25.4X30mm |
| 24 | น้ำหนัก | ≤80g | ≤80g |
แอปพลิเคชั่น
●การวัดการเจาะและการเอียง
●วิชาการบินและอวกาศ
●เครื่องมือและอุปกรณ์
การวาดภาพการกำหนดค่าและอินเทอร์เฟซ
Mark: เซ็นเซอร์อุณหภูมิคือ AD590 จุด 10 คือกำลังสูงจุดที่ 9 คือพลังงานต่ำจุดที่ 9 และกราวด์กำลังใช้ความต้านทานแพลตตินัมหนึ่งอันค่าคือ 1K ค่าสัมประสิทธิ์ความร้อนน้อยกว่า 5ppm
