เครื่องวัดทิศทาง 3 แกน Magnetic North Seeker Yaw Meter
ข้อมูลจำเพาะ
| ลักษณะเฉพาะ | เงื่อนไข | ต่ำสุด | ทั่วไป | สูงสุด | หน่วย |
| แหล่งจ่ายไฟ | |||||
| แรงดันไฟฟ้า | ขา 9 อ้างอิงถึง ขา 5 (กราวด์) | 6.5 | 15 | โวลต์ | |
| กระแสไฟ | Vsupply = 15V. ด้วย S/R= เปิด | 27 | 35 | mA | |
| อุณหภูมิ | |||||
| ใช้งาน | สภาพแวดล้อม | -40 | +85 | ℃ | |
| การเก็บรักษา | สภาพแวดล้อม, ไม่มีการเอนเอียง | -55 | 125 | ℃ | |
| สนามแม่เหล็ก | |||||
| ช่วง | เต็มสเกล (FS), สนามรวมที่ใช้ | -2 | +2 | เกาส์ | |
| ความละเอียด | สนามที่ใช้ในการเปลี่ยนเอาต์พุต | 67 | ไมโครเกาส์ | ||
| ความแม่นยำ | RSS ของข้อผิดพลาดทั้งหมด @+25℃ ±1 เกาส์ ±2 เกาส์ |
0.01 1 |
0.52 2 |
%FS %FS |
|
| ข้อผิดพลาดเชิงเส้น | เส้นตรงที่ดีที่สุด @+25℃ ±1 เกาส์ ±2 เกาส์ |
0.1 1 |
0.5 2 |
%FS %FS |
|
| ข้อผิดพลาดฮิสเทอรีซิส | 3 Sweeps Across ±2gauss@+25°℃ | 0.01 | 0.02 | %FS | |
| ข้อผิดพลาดในการทำซ้ำ | 3 Sweeps Across+2gauss@+25°C | 0.05 | 0.10 | %FS | |
| ข้อผิดพลาดในการขยาย | สนามที่ใช้สำหรับการอ่านค่าศูนย์ | 0.05 | 0.10 | %FS | |
| ข้อผิดพลาดออฟเซ็ต | สนามที่ใช้สำหรับการอ่านค่าศูนย์ | 0.01 | 0.03 | %FS | |
| อุณหภูมิ ผลกระทบ |
สัมประสิทธิ์ของการขยาย | -600 ±114 |
ppm/"C | ||
| ผลกระทบจากแหล่งจ่ายไฟ | จาก +6 ถึง +15V พร้อมสนาม 1 เกาส์ที่ใช้ | 150 | ppm/V | ||
| ทางกล | |||||
| น้ำหนัก | เฉพาะ PCB PCB และตัวเรือนแบบไม่มีหน้าแปลน PCB และตัวเรือนแบบมีหน้าแปลน |
28 94 98 |
กรัม | ||
| การสั่นสะเทือน | ใช้งาน 5 ถึง 10Hz เป็นเวลา 2 ชั่วโมง 10Hz ถึง 2kHz เป็นเวลา 30 นาที |
10 2.0 |
มม. กรัม |
||

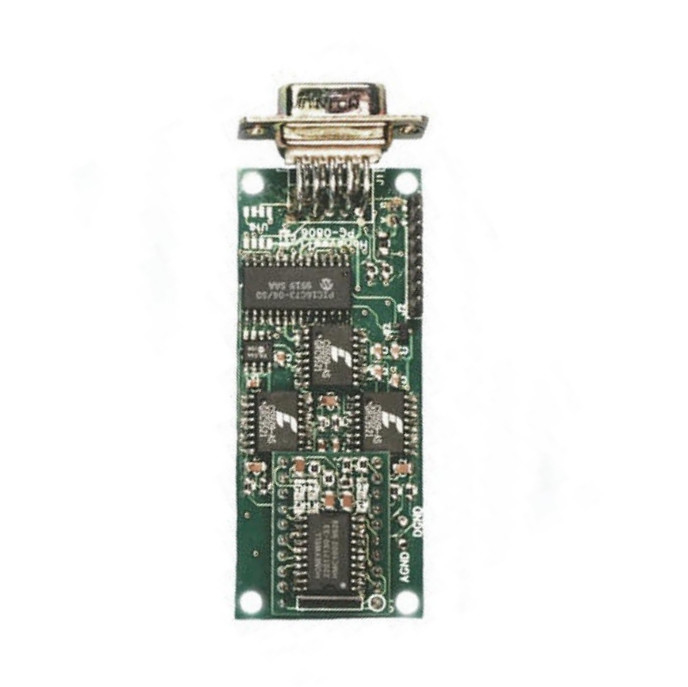

ขนาด PCB และ PINOUT
▶ คุณสมบัติหลัก
• ความแม่นยำสูงกว่า ±1 เกาส์, <0.5% เต็มสเกล
• ช่วง ±2 เกาส์, <70 µเกาส์ ความละเอียด
• เอาต์พุตดิจิทัลสามแกน (X, Y, Z)
• 10 ถึง 154 ตัวอย่างต่อวินาที, เลือกได้
• อินเทอร์เฟซข้อมูลอนุกรม RS-232 หรือ RS-485
• ตัวเลือกตัวเรือน PCB หรืออะลูมิเนียม
• อินเทอร์เฟซแหล่งจ่ายไฟ DC ที่ไม่มีการควบคุม 6-15 โวลต์
CMR2300 เป็นเครื่องวัดความเข้มของแม่เหล็กดิจิทัลอัจฉริยะแบบสามแกนเพื่อตรวจจับความแรงและทิศทางของสนามแม่เหล็กที่ตกกระทบ เซ็นเซอร์ magneto-resistive สามตัวของ AVIC ถูกวางแนวในทิศทางตั้งฉากเพื่อวัดส่วนประกอบเวกเตอร์ X, Y และ Z ของสนามแม่เหล็ก เอาต์พุตเซ็นเซอร์เหล่านี้ถูกแปลงเป็นค่าดิจิทัล 16 บิตโดยใช้ตัวแปลง A/D delta-sigma ภายใน EEPROM ออนบอร์ดจัดเก็บการกำหนดค่าของเครื่องวัดความเข้มของแม่เหล็กเพื่อการทำงานที่สอดคล้องกัน ข้อมูลเอาต์พุตเป็นแบบอนุกรม full-duplex RS-232 หรือ half-duplex RS-485 ที่มีอัตราข้อมูล 9600 หรือ 19,200 มีชุดพัฒนา RS-232 ที่มีโปรแกรมสาธิตที่เข้ากันได้กับ Windows, สายเคเบิลอินเทอร์เฟซ, อะแดปเตอร์ AC และกระเป๋าใส่
