| เลขรุ่น: | FCM250B/260B |
| MOQ: | 1 |
| ราคา: | 300$ |
| ความสามารถในการจําหน่าย: | 1,000/เดือน |

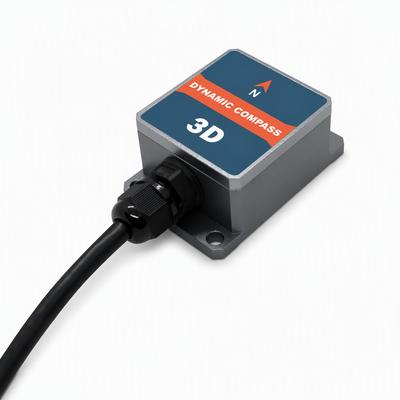

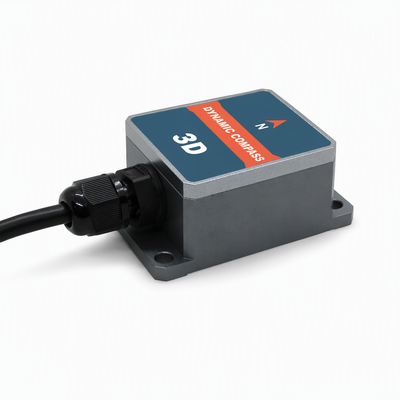

FCM250B/260B คือเข็มทิศอิเล็กทรอนิกส์สามมิติราคาประหยัดที่ใช้อัลกอริธึมการสอบเทียบแม่เหล็กแบบแข็งและอ่อนเพื่อกำจัดการรบกวนของสนามแม่เหล็กผ่านการสอบเทียบขั้นสูง เข็มทิศนี้รวมเซ็นเซอร์ฟลักซ์เกตแบบสามแกนและคำนวณทิศทางที่มุ่งหน้าไปแบบเรียลไทม์ผ่านโปรเซสเซอร์ส่วนกลาง ในขณะที่มาตรความเร่งแบบสามแกนให้การชดเชยทิศทางที่มุ่งหน้าไปสำหรับมุมเอียงสูงถึง ±85° ทำให้มั่นใจได้ถึงความแม่นยำสูงแม้ในมุมที่รุนแรง
เข็มทิศอิเล็กทรอนิกส์มีการควบคุม MCU ที่มีความแม่นยำสูงและตัวเลือกเอาต์พุตหลายแบบ มีอินเทอร์เฟซมาตรฐานรวมถึง RS232/RS485/TTL พร้อมอินเทอร์เฟซการสื่อสารแบบกำหนดเองตามคำขอ
ด้วยขนาดที่กะทัดรัด การใช้พลังงานต่ำ และโครงสร้างที่แข็งแกร่ง FCM250B/260B จึงเหมาะสำหรับการใช้งานเสาอากาศ ยานพาหนะ และการรวมระบบที่มีความเสถียร การต้านทานแรงกระแทกและความน่าเชื่อถือสูงช่วยให้สามารถทำงานได้ในสภาพแวดล้อมที่รุนแรงมาก ทำให้เหมาะอย่างยิ่งสำหรับระบบควบคุมแบบบูรณาการในการวัดที่แม่นยำ
| พารามิเตอร์ | ค่า |
|---|---|
| ความแม่นยำในการมุ่งหน้า | 0.8° |
| ปณิธาน | 0.1° |
| ความแม่นยำของสนาม | 0.1°<15° (ช่วงการวัด) 0.2°<30° (ช่วงการวัด) 0.3°<60° (ช่วงการวัด) |
| ช่วงสนาม | ±85° |
| ความแม่นยำในการกลิ้ง | 0.1°<15° (ช่วงการวัด) 0.2°<30° (ช่วงการวัด) 0.3°<60° (ช่วงการวัด) |
| ช่วงม้วน | ±85° |
| ปณิธาน | 0.1° |
| ช่วงมุมการชดเชยความเอียง | <40° |
| การสอบเทียบเหล็กแข็ง | ใช่ |
| การสอบเทียบเหล็กอ่อน | ใช่ |
| วิธีการสอบเทียบการรบกวนสนามแม่เหล็ก | หมุนแนวนอนหนึ่งรอบ (การปรับเทียบ 2D) |
| ขนาด PCBA | ย33×ย27×ส9มม |
| RS232/RS485/TTL | PCBA: สายเคเบิลเทอร์มินัล 4PIN 30 ซม |
| เริ่มล่าช้า | <50มิลลิวินาที |
| อัตราการส่งออก | 20เฮิร์ต/วินาที |
| อัตรารับส่งข้อมูล | 2400 ถึง 19200 บอด |
| รูปแบบเอาต์พุต | โปรโตคอลประสิทธิภาพสูงแบบไบนารี |
| แรงดันไฟฟ้า | (ค่าเริ่มต้น) DC+5V (อุปกรณ์เสริม) กระแสตรง 9~36V |
| ปัจจุบัน (สูงสุด) | 45mA |
| โหมดอุดมคติ | 35mA |
| โหมดสลีป | จะแจ้งภายหลัง |
| ช่วงการดำเนินงาน | -40°C~+85°C |
| อุณหภูมิในการจัดเก็บ | -40°C~+85°C |
| ประสิทธิภาพการป้องกันการสั่นสะเทือน | 2500ก |
| อีเอ็มซี | ตามมาตรฐาน EN61000 และ GBT17626 |
| MTBF | ≥98000ชั่วโมง/ครั้ง |
| ความต้านทานของฉนวน | ≥100MΩ |
| ทนต่อแรงกระแทก | 100g@11ms สามทิศทาง (ครึ่งไซนัส) |
| ป้องกันการสั่นสะเทือน | 10grms\10~1000Hz |
| น้ำหนัก | PCBA: ≤25g (ไม่รวมสายเคเบิล) |
